商品名稱：高溫控制電纜ZR192-KFF ZR192-KFV ZR192-KFGR
添加時間：0000-00-00 00:00:00
電話：13955097078
郵箱：ahytcable@163.com

介紹：

產品M稱: 氟塑料絕緣和護套耐高溫控制電纜

產品說明:

一：產品特點及用途

本產品適用于交流額定電壓450/750V及以下電器儀表的連接線和自動控制系統的傳輸線，具有耐油

、防水

、耐磨

、耐酸堿及各種腐蝕性氣體

、耐老化、不燃燒等優異性能，適合冶金

、電力

、石化等行業。

二：產品執行標準

本產品按照GB9330（IEC227）標準制

阻燃耐火特性試驗執行GB12666-90標準

三：使用特性

1．交流額定電壓：U0/U 450/750KV

2．高工作溫度：聚全氟乙丙烯(F46)絕緣不超過200℃

可溶性聚四氟乙烯(PFA)絕緣不超過260℃

3．低環境溫度：聚氯乙烯護套：固定敷設-40℃

，非固定敷設-15℃

氟塑料及硅橡膠護套：固定敷設-60℃

，非固定敷設-20℃

4．電纜安裝敷設溫度應不低于0℃(氟塑料、硅橡膠和丁腈護套電纜不低于-25℃)

。

5．電纜允許彎曲半徑：非鎧裝電纜小為電纜外徑的6倍

銅帶屏蔽或鋼帶鎧裝電纜小為電纜外徑的12倍

氟塑料絕緣和護套電纜小為電纜外徑的8倍

四：基本型號及M稱

(ZR192-)KFF	氟46(PFA)絕緣和護套控制電纜

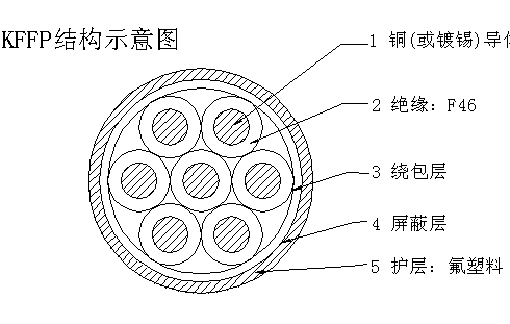

(ZR192-)KFFP	氟46(PFA)絕緣和護套銅絲編織屏蔽控制電纜
(ZR192-)KFFR	氟46(PFA)絕緣和護套控制軟電纜
(ZR192-)KFF22	氟46(PFA)絕緣和護套鋼帶鎧裝控制電纜
(ZR192-)KFFRP	氟46(PFA)絕緣和護套銅絲編織屏蔽控制軟電纜
(ZR192-)KFFP1	氟46(PFA)絕緣和護套鍍錫銅編織屏蔽控制軟電纜
(ZR192-)KFFP2	氟46(PFA)絕緣和護套銅帶繞包屏蔽控制電纜
(ZR192-)KFFRP2	氟46(PFA)絕緣和護套銅帶繞包屏蔽控制軟電纜
(ZR192-)KFV	氟46(PFA)絕緣聚氯乙烯護套控制電纜
(ZR192-)KFVR	氟46(PFA)絕緣聚氯乙烯護套控制軟電纜
(ZR192-)KFVP	氟46(PFA)絕緣銅絲編織屏蔽聚氯乙烯護套控制電纜
(ZR192-)KFVRP	氟46(PFA)絕緣銅絲編織屏蔽聚氯乙烯護套控制軟電纜
(ZR192-)KFVP2	氟46(PFA)絕緣銅帶繞包屏蔽聚氯乙烯護套控制電纜
(ZR192-)KFV22	氟46(PFA)絕緣聚氯乙烯外護套鋼帶鎧裝控制電纜
(ZR192-)KFRV22	氟46(PFA)絕緣聚氯乙烯外護套鋼帶鎧裝控制軟電纜

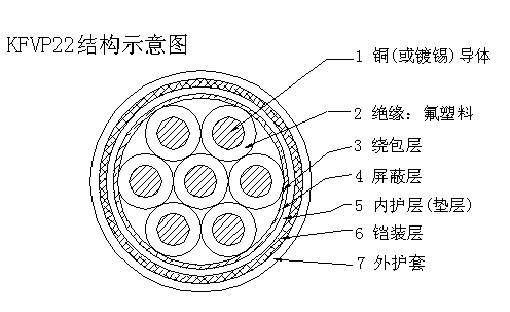

(ZR192-)KFVP2-22	氟46(PFA)絕緣銅帶繞包屏蔽鋼帶鎧裝聚氯乙烯護套控制電纜
(ZR192-)KFGR(YGC-KF46R)	氟46(PFA)絕緣硅橡膠護套控制軟電纜
(ZR192-)KFGPR(YGC-KF46RP)	氟46(PFA)絕緣硅橡膠護套銅絲編織屏蔽控制軟電纜

備注：采用PFA材料型號前加ZR192

，需要阻燃護套型號前加ZR，導體線芯中銅絲可以采用鍍錫

。

五：代號M稱和含義

表2

項目	代號	說明
阻燃特性	ZR	分A 、B、CJ阻燃
系列代號	K	控制電纜
絕緣材料	F	聚全氟乙丙烯(F46)高工作溫度200℃
絕緣材料	F	可溶性聚四氟乙烯(PFA)高為260℃(型號前加ZR192)
護套材料	F	聚全氟乙丙烯(F46)高工作溫度200℃
	F	可溶性聚四氟乙烯(PFA)高為260℃(型號前加ZR192)
	V	聚氯乙烯
	G	硅橡膠
屏蔽材料	P	銅絲編織屏蔽
	P1	鍍錫銅絲屏蔽
	P2	銅帶繞包屏蔽
	P3	鋁塑繞包屏蔽
鎧裝材料	22	鋼帶鎧裝聚氯乙烯護套
	23	鋼帶鎧裝聚乙烯護套
	32	鋼絲鎧裝聚氯乙烯護套
	33	鋼絲鎧裝聚乙烯護套
導體結構	A	單股導體
	B	7股絞合導體
	R	多股絞合導體

六：主要技術指標

1．成品電纜導體直流電阻(符合GB3956規定)參照附錄A表3

2．20℃時絕緣電阻不小于500MΩ/KM

3．成品電纜經受交流50HZ3.0KV/5min電壓試驗不擊穿

。

七：基本電纜規格及結構參數
