一

、產品特點及用途 氟塑料絕緣耐高溫控制電纜用于交流額定電壓 (U 0 /U)450/750V及以下控制

、監控回路

、保護線路等場合使用

。具有耐高、低溫

、耐酸堿

、耐油、不燃燒等優異性能

，廣泛適用于石油

、化工、電力

、冶金等支柱產業以及重大基礎建設項目高溫及

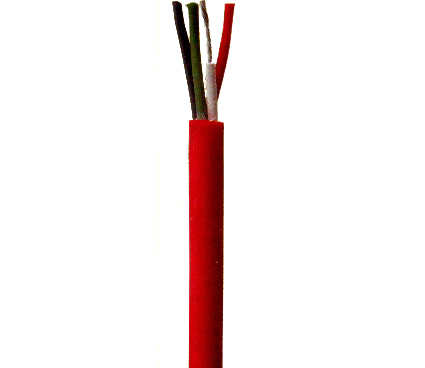

氟塑料電纜,高溫線

一

、產品特點及用途
氟塑料絕緣耐高溫控制電纜用于交流額定電壓(U0/U)450/750V及以下控制、監控回路

、保護線路等場合使用

。具有耐高、低溫

、耐酸堿

、耐油

、不燃燒等優異性能，廣泛適用于石油

、化工

、電力、冶金等支柱產業以及重大基礎建設項目高溫及惡劣環境中作電器

、儀表

、自動控制系統的傳輸線。
二

、產品執行標準
本產品執行Q/AT2003-11
三

、使用特性
1、交流額定電壓：(U0/U)450/750V

；
2

、電纜導體長期允許工作溫度為200℃和75℃兩種；
3

、低環境溫度：固定敷設-60℃

，非固定敷設-20℃；
4

、安裝敷設溫度：不低于-25℃

；
5、敷設推薦的允許彎曲半徑：不小于電纜外徑的8倍

。
四
、基本型號及M稱

型號	產 品 M 稱
KFF	銅芯氟塑料絕緣及護套控制電纜
KFFR	銅芯氟塑料絕緣護套控制軟電纜
KFFP	銅芯氟塑料絕緣及護套銅絲編織屏蔽控制電纜
KFFRP	銅芯氟塑料絕緣及護套銅絲編織屏蔽控制軟電纜
KFFP2	銅芯氟塑料絕緣及護套銅塑復合帶繞包屏蔽控制電纜
KFFRP2	銅芯氟塑料絕緣及護套銅塑復合帶繞包屏蔽控制軟電纜
KFF22	銅芯氟塑料絕緣及護套鋼帶鎧裝控制電纜
KFFP22	銅芯氟塑料絕緣及護套銅絲編織屏蔽鋼帶鎧裝控制電纜
KFFP2-22	銅芯氟塑料絕緣及護套銅塑復合帶繞包屏蔽鋼帶鎧裝控制電纜
KFG	銅芯氟塑料絕緣硅橡膠護套控制電纜
KFGR	銅芯氟塑料絕緣硅橡膠護套控制軟電纜
KFGP	銅芯氟塑料絕緣硅橡膠護套銅絲編織屏蔽控制電纜
KFGRP	銅芯氟塑料絕緣硅橡膠護套銅絲編織屏蔽控制軟電纜
KFG22	銅芯氟塑料絕緣硅橡膠護套鋼帶鎧裝控制電纜
KFGP22	銅芯氟塑料絕緣硅橡膠護套鋼帶鎧裝屏蔽控制電纜
KFGR22	銅芯氟塑料絕緣硅橡膠護套鋼絲鎧裝控制軟電纜
KFGRP32	銅芯氟塑料絕緣硅橡膠護套銅絲編織屏蔽鋼絲鎧裝控制軟電纜
ZR192-KFF	銅芯氟塑料絕緣及護套控制電纜
ZR192-KFFR	銅芯氟塑料絕緣及護套控制軟電纜
ZR192-KFFP	銅芯氟塑料絕緣及護套銅絲編織屏蔽控制電纜
ZR192-KFFRP	銅芯氟塑料絕緣及護套銅絲編織屏蔽控制軟電纜
ZR192-KFFP2	銅芯氟塑料絕緣及護套銅塑復合帶繞包屏蔽控制電纜
ZR192-KFFRP2	銅芯氟塑料絕緣及護套銅塑復合帶繞包屏蔽控制軟電纜
ZR192-KFF22	銅芯氟塑料絕緣及護套鋼帶鎧裝控制電纜
ZR192-KFFP22	銅芯氟塑料絕緣及護套銅絲編織屏蔽鋼帶鎧裝控制電纜
ZR192-KFFP2-22	銅芯氟塑料絕緣及護套鈾塑復合帶繞包屏蔽鋼帶鎧裝控制電纜
ZR192-KFG	銅芯氟塑料絕緣硅橡膠護套控制電纜
ZR192-KFGR	銅芯氟塑料絕緣硅橡膠護套控制軟電纜
ZR192-KFGP	銅芯氟塑料絕緣硅橡膠護套銅絲編織屏蔽控制電纜
ZR192-KFGRP	銅芯氟塑料絕緣硅橡膠護套銅絲編織屏蔽控制軟電纜
ZR192-KFG22	銅芯氟塑料絕緣硅橡膠護套鋼帶鎧裝控制電纜
ZR192-KFGP22	銅芯氟塑料絕緣硅橡膠護套銅絲編織屏蔽鋼帶鎧裝控制電纜
ZR192-KFGR32	銅芯氟塑料絕緣硅橡膠護套鋼絲鎧裝控制軟電纜
ZR192-KFGRP32	銅芯氟塑料絕緣硅橡膠護套銅絲編織屏蔽鋼絲鎧裝控制軟電纜
NH-KFF	銅芯氟塑料絕緣及護套防火控制電纜
NH-KFFR	銅芯氟塑料絕緣及護套防火控制軟電纜

五、主要技術指標

項目	單位	技術指標
20℃時導體直流電阻≤	Ω/km	截面	0.75mm2		1.0mm2		1.5mm2		2.5mm2
		鍍層	不鍍錫	鍍錫	不鍍錫	鍍錫	不鍍錫	鍍錫	不鍍錫	鍍錫
		A ，B類	24.5	24.7	18.1	18.2	12.1	12.2	7.41	7.56
		R類	26.0	26.7	9.5	20.0	13.3	13.7	7.98	8.21
試驗電壓	kv/5min	2.5

六

、基本電纜規格及結構參數
450/750V KFF,NH-KFF,KFFR,NH-KFFR,ZR192-KFF,ZR192-KFFR 控制電纜

芯數×標稱截面	線芯結構(根數/直徑mm)			近似外徑mm		近似重量kg/km
mm2	A	B	R	KFF NH-KFF ZR192-KFF	KFFR NH-KFFR ZR192-KFFR	KFF NH-KFF ZR192-KFF	KFFR NH-KFFR ZR192-KFFR
2×0.75	1/0.97	7/0.37	24/0.20	5.2	5.6	48	54
2×1.0	1/1.13	7/0.43	32/0.20	5.8	6.2	56	65
2×1.5	1/1.38	7/0.52	30/0.25	6.4	6.8	71	78
2×2.5	1/1.78	7/0.68	50/0.25	7.4	8.0	98	110
3×0.75	1/0.97	7/0.37	24/0.20	5.5	6.0	60	67
3×1.0	1/1.13	7/0.43	32/0.20	6.2	6.6	72	81
3×1.5	1/1.38	7/0.52	30/0.25	6.9	7.3	93	100
3×2.5	1/1.78	7/0.68	50/0.25	8.0	8.6	133	141
4×0.75	1/0.97	7/0.37	24/0.20	6.1	6.6	72	78
4×1.0	1/1.13	7/0.43	32/0.20	6.8	7.3	88	100
4×1.5	1/1.38	7/0.52	30/0.25	7.6	8.1	115	123
4×2.5	1/1.78	7/0.68	50/0.25	8.8	9.6	166	178
5×0.75	1/0.97	7/0.37	24/0.20	6.4	6.9	83	93
5×1.0	1/1.13	7/0.43	32/0.20	7.2	7.7	104	117
5×1.5	1/1.38	7/0.52	30/0.25	8.0	8.6	137	146
5×2.5	1/1.78	7/0.68	50/0.25	9.4	10.2	200	214
7×0.75	1/0.97	7/0.37	24/0.20	6.9	7.5	106	118
7×1.0	1/1.13	7/0.43	32/0.20	7.8	8.4	134	150
7×1.5	1/1.38	7/0.52	30/0.25	8.7	9.3	180	188
7×2.5	1/1.78	7/0.68	50/0.25	10.2	11.1	264	283
8×0.75	1/0.97	7/0.37	24/0.20	7.3	7.9	119	131
8×1.0	1/1.13	7/0.43	32/0.20	8.2	8.8	151	168
8×1.5	1/1.38	7/0.52	30/0.25	9.2	9.8	203	212
8×2.5	1/1.78	7/0.68	50/0.25	10.8	12.0	298	321
10×0.75	1/0.97	7/0.37	24/0.20	7.9	8.6	142	157
10×1.0	1/1.13	7/0.43	32/0.20	9.0	9.8	180	202
10×1.5	1/1.38	7/0.52	30/0.25	10.1	10.8	244	258
10×2.5	1/1.78	7/0.68	50/0.25	12.3	13.5	365	401
12×0.75	1/0.97	7/0.37	24/0.20	8.6	9.4	167	182
12×1.0	1/1.13	7/0.43	32/0.20	9.8	10.6	210	236
12×1.5	1/1.38	7/0.52	30/0.25	11.2	12.1	291	305
12×2.5	1/1.78	7/0.68	50/0.25	13.4	14.7	440	471

注:鎧裝電纜近似外徑在此基礎上增加3-4mm.
