商品名稱：硅橡膠耐高溫控制電纜
添加時間：2023-03-28 15:19:00
電話：13955097078
郵箱：ahytcable@163.com

介紹：

硅橡膠耐高溫控制電纜

一：產品特點及用途本產品適用于交流額定電壓450/750V及以下移動或固定敷設用電器儀表連接線或信號傳輸

，電纜具有較好的熱穩定性，能在高溫

、低溫

、腐蝕性中保持良好的電性能和柔軟性，適合冶金

、電力

、石化等行業具有移動耐溫等特殊要求場合使用

。

二：產品執行標準 Q/HHTZH004.2 阻燃耐火特性試驗執行GB12666-90標準

三：使用特性

1．交流額定電壓：U0/U 450/750KV 高工作溫度：180℃ 2．低環境溫度：硅橡膠護套：固定敷設-60℃，非固定敷設-20℃

3．電纜安裝敷設溫度應不低于-20℃

。

4．電纜允許彎曲半徑：非鎧裝電纜小為電纜外徑的6倍

四：基本型號及M稱

KGG	硅橡膠絕緣和護套控制電纜
KGGR	硅橡膠絕緣和護套控制軟電纜
KGGP	硅橡膠絕緣和護套銅絲編織屏蔽控制電纜
KGGRP	硅橡膠絕緣和護套銅絲編織屏蔽控制軟電纜
KGGRP1	硅橡膠絕緣和護套鍍錫編織屏蔽控制軟電纜

備注：

1、如需阻燃型硅橡膠電纜

，型號前加ZR

；

2、硅橡膠絕緣丁腈護套電纜在芯數多

，截面大的情況下代替硅橡膠絕緣和護套耐熱控制電纜

，適用情況與硅橡膠護套電纜相似

，長時使用溫度為-60-105℃

。

、導體線芯中銅絲可以采用鍍錫。

五：代號M稱和含義

項目	代號	說明
阻燃特性	ZR	阻燃硅橡膠護套
系列代號	K	控制電纜
絕緣材料	G	硅橡膠
護套材料	G	硅橡膠
護套材料	YVF	丁腈聚氯乙烯
屏蔽材料	P	銅絲編織屏蔽
屏蔽材料	P1	鍍錫銅絲屏蔽
導體結構	A	單股導體
	B	7股絞合導體
	R	多股絞合導體

六：主要技術指標

1．成品電纜導體直流電阻(符合GB3956規定)參照附錄A表3規定

。

2．20℃時絕緣電阻不小于500MΩ/KM。

3．成品電纜經受交流50HZ3.0KV/5min電壓試驗不擊穿

。

七：基本電纜規格及結構參數

線芯*標稱截面(mm2)	導體結構 (根數*直徑) mm	電纜大外徑		參考重量(kg/km)
線芯*標稱截面(mm2)	導體結構 (根數*直徑) mm	KGGR	KGGRP	KGGR	KGGRP
2*0.75	24*0.20	9.2	10.0	78	118
2*1.0	32*0.20	9.5	10.6	87	127
2*1.5	48*0.20	10.2	11.5	114	164
2*2.5	51*0.25	10.5	12.5	156	210
3*0.75	24*0.20	10.5	11.5	93	133
3*1.0	32*0.20	11.5	12.9	100	152
3*1.5	48*0.20	12.0	13.8	126	177
3*2.5	51*0.25	12.5	14.8	180	243
4*0.75	24*0.20	11.0	12.5	110	160
4*1.0	32*0.20	11.5	13.0	120	173
4*1.5	48*0.20	12.0	13.5	151	205
4*2.5	51*0.25	14.5	15.5	220	270
5*0.75	24*0.20	12.0	13.0	118	168
5*1.0	32*0.20	12.5	13.5	140	200
5*1.5	48*0.20	13.0	14.2	190	250
5*2.5	51*0.25	14.0	15.2	290	380
7*0.75	24*0.20	12.5	13.5	141	201
7*1.0	32*0.20	13.0	14.2	162	231
7*1.5	48*0.20	13.6	14.6	230	290
7*2.5	51*0.25	15.5	16.5	350	360
8*0.75	24*0.20	13.5	14.5	165	224
8*1.0	32*0.20	14.0	15.0	190	223
8*1.5	48*0.20	15.8	17.2	278	281
8*2.5	51*0.25	17.0	18.2	410	560
10*0.75	24*0.20	14.1	15.4	210	310
10*1.0	32*0.20	15.0	16.0	260	394
10*1.5	48*0.20	17.1	18.1	345	460
10*2.5	51*0.25	21.0	22.1	510	640
12*0.75	24*0.20	15.5	16.5	245	345
12*1.0	32*0.20	17.2	18.2	287	387
12*1.5	48*0.20	18.0	19.0	372	500
12*2.5	51*0.25	21.0	22.0	577	680
14*0.75	24*0.20	17.0	18.0	280	380
14*1.0	32*0.20	17.6	19.0	321	440
14*1.5	48*0.20	19.0	20.0	440	560
14*2.5	51*0.25	21.0	22.0	580	780
19*0.75	24*0.20	15.8	16.8	340	450
19*1.0	32*0.20	17.0	18.0	400	520
19*1.5	48*0.20	20.0	21.0	520	650
19*2.5	51*0.25	23.0	24.0	845	1023

19*2.5

51*0.25

23.0

24.0

845

1023

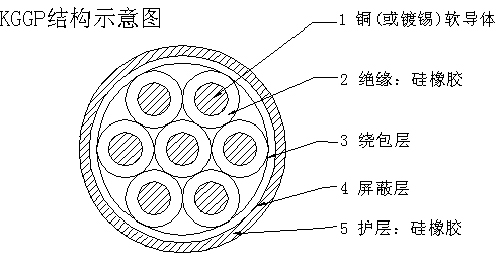

八：產品結構示意圖：
