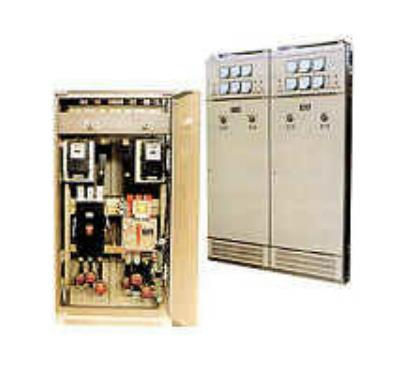

- 商品名稱：低壓開關柜
- 添加時間：2023-04-20 14:46:08
- 電 話：13955097078
郵 箱：ahytcable@163.com
產品說明: |
使用環境： 1.周圍空氣溫度不高于+40℃ ，不低于-5℃。24h內的平均溫度不得高于+35℃。2.戶內安裝使用，使用地點的海拔高度不得超過2000M。 3.周圍空氣相對濕度在*高溫度為+40℃時不超過50%，在較低溫度時允許有較大的相對溫度（例如+20℃時為90%應考慮到由于溫度的變化可能會偶然產生凝露的影響）。 4.設備安裝時與垂直面的傾斜度不超過5%。 5.設備應安裝在無劇烈震動和沖擊的地方。以及不足使電器元件受到腐蝕的場所。 特點用途： GGD型交流低壓配電柜適用于發電廠 、變電站、廠礦企業等電力用戶的交流50HZ，額定工作電壓380V，額定工作電流至3150A的配電系統，做為動力、照明及配電設備的電能轉換、分配與控制之用。GGD型交流低壓配電柜是根據***主管上級，廣大電力用戶及設計部門的要求，本著**、經濟、合理、可靠的原則設計的新型低壓配電柜。產品具有分?jǐn)嗄芰Ω?div id="d48novz" class="flower left">、?dòng)熱穩定性好、電氣方案靈活、組合方便、系列性、實用性強，結構新穎、防護等級高等特點?div id="d48novz" class="flower left">？勺鳛榈蛪撼商组_發設備的更新**產品使用。 技術參數 型號額定電壓（V）額定電流（A）額定短路開斷電流（KA）額定短時耐受電流（IS）（KA）額定峰值耐受電流（KA）GGD1380A1000151530B600（630）C400GGD2380A1500（1600）303063B1000C GGD3380A31505050105B2500C2000
二 、型號：GCS型 使用環境： 裝置適用于發電廠、石油 、化工、治金、紡織、高層建筑等行業的配電系統。在大型發電廠、石化系統等自動化程度高，要求與計算機接口的場所，作為三相交流頻率為50（60）Hz、額定工作電壓為380V（400）、（600），額定電流為40000A及以下的發、供電**中的配電、電動機集中控制、無功功率補償使用的低奪成套配電裝置。 特點用途： 提高轉接件的熱容量，較大幅度的降低由于轉接件的溫升給接插件 、電纜頭 、間隔板帶來的附加溫升。 功能單元之間 、隔室之間的分隔清晰、可靠 ，不因某一單元的故障而影響其它單元工作 、使故障局限在***小范圍。 母線平置式排列使裝置的動 、熱穩定性好，能承受80/176KA短路電流的沖擊 。 MCC柜單柜的回路數量多至22回 ，充分考慮了大單機容量發電廠，石化系統等行業自動化電動門（機）群的需要 。 裝置與外部電纜的連接在電纜隔室中完成，電纜可以上下進出 。零序電流互感受器電纜隔室內，使安裝維修方便。 同一電源配電系統，可以通過限流電抗器匹配限制短路電流 ，穩定母線電壓在一定的數值，還可以部分降低對元器件短路強度的要求。抽屜單元有足夠數量的二次接插件（1單元及以上為32對 ，1/2單元為20對），可滿足計算機接口和自控回路對接點數量的要求。技術參數： 主電路額定電壓（V）交流380（400） 、（660）輔助電路額定電壓（V）交流220 、380（400）直流 110 、220額定頻率（Hz） 50（60） 額定絕緣電壓（V） 660（1000） 額定電流（A） 水平母線 ≤4000 垂直母線（MZZ）1000 母線額定短時間耐受電流（KA/1s） 50 、80 母線額定峰值受電流（KA/0.1s） 105 、176 工頻試驗電壓（V/lmin） 主電路 2500 輔助電路 1760 母線 三相四線制 A.B.C.PEN 三相五線制 A.B.C.PE.N 防護等級 IP3l0.IP4L0
三、型號：GCL GCK系列
使用環境： GCK（電動機控制中心） ，GCL（動力配電中心）系列抽屜式低壓開關柜適用于交流50HZ，額定工作電壓至660V的電力系統中 ，作為化工 、冶金、紡織 、礦山等各工礦企業的電能分配及電動機控制之用 。 1.周圍環境溫度不高于+40℃；不低于5℃ 。并且在24h內平均溫度不高于+35℃ ； 2.空氣清潔、相對濕度在**溫度為+40℃時 、不超過50 、在溫度較低時、允許有較高的相對濕度 。例如：+20℃時為90% ； 3.海拔不超過2000m; 4.應適用于以下溫度的運輸和儲存過程：-25℃至+55℃范圍之間。在短時間內（不超過24h）可達+70℃ ，在這些**濕度下裝置不應遭到**不可恢復的損傷 ，而且在正常條件下應能正常工作。 特點用途： 該配電柜屬于封閉間隔型結構 ，它由異型鋼及鋼板彎制后通過組裝連接的柜體和功能單元兩大部分組成 。 技術參數 型號名稱數據GCK/td>符合標準IEC439-1.GB7251-87.ZBK3600 1-89防護等級IEC144,IP40額定工作電壓（V）主電路-380至-660 輔助電路-220控制電動機容量（kW）0.5-200機械壽命（次）500額定電流（A）水平母線1600 3150垂直母線630 1000一次接插件200 400二次接插件20饋電電路***大電流600受電電路1250 1600 2500 3150額耐定受短電時流（KA）有效值（kA/S）30，40 ，50 ，80峰值（kA）63 80 105 176耐壓(V/min)2500分?jǐn)嗄芰Γ╧A）40 50 60 80
四、型號：MNS型
使用環境： 1.周圍空氣溫度不高于+40℃ ，不低于-5℃ ，并且24h內其平均溫度不高于+35℃。 2.大氣條件 ，空氣清潔，相對濕度在**溫度為+40℃時不超過50% ，在較低溫度時允許的有較高的相對濕度 ，例如+20℃時為90% ，但應考慮到溫度變化，有可能會偶然地產生適度的凝露 。 3.海拔高度不超過2000m。 4.本裝置適應于以下溫度的運輸和儲存過程：-25℃至+55℃的范圍之間 ，在短時間內（不超過24h）可達+70℃ ，在這些**溫度下裝置不應遭到任何****的損傷，而且在正常的條件下應能正常工作 。 5.如果上述使用條件不能滿足時，應由用戶和制造廠協商解決 。 6.當本裝置使用于海上石油鉆采平臺和核電站時 ，應另行簽訂技術協議。 特點用途： 本抽出式開關柜為近期開發新產品 。其技術水平達到八十年代****水平。 設計緊湊：比較小的空間能容納較多的功能單元 。 結構通用性強 ，組裝靈活：以25mm為模數的C型型材能滿足各種結構形式、防護等級及使用環境的需求 。 采用標準模塊設計：分別可組成保護 、操作 、轉換 、控制、調節 、測定 、指示等標準單元，用戶可根據需要**選用組裝 。以200余種組裝件可以組成不同方案的柜架結構和抽屜單元。 安全性：大量采用高強度阻燃型工程塑料組件 ，有效加強防護安全性能 。 技術性能高：主要參數達到當代****水平。 壓縮場地：三化程度高 ，可大大壓縮儲存和運輸預制件的場地 。 裝配方便：不需要特殊復雜工具 。 技術參數： 電氣性能： 1.額定絕緣電壓660V 2.額定工作電壓380V ，660V 3.主母線***大工作電流5500A（IP00） 4700A（IP30） 4.主母線短時（IS）耐受電流100KA（有效值） 5.主母線短時峰值電流250KA（*大值） 6.配電母線（垂直母線）*大工作電流1000A 7.配電母線（垂直母線）短時峰值電流 標準型 90KA（*大值） 加強型 130KA（*大值） 防護等級 符合IEC529、DIN40050標準 IP30對大于φ2.5mm固體防護 IP40對大于φ1.0mm固體防護 IP54對塵埃和任意方向噴濺作防護 （訂購IP54防護等級時應與本廠協商）
五 本產品適用于高層建筑、賓館 一 1. 周圍空氣溫度不高于+40攝氏度 2. 空氣清潔，相對濕度在+40攝氏度時不超過50% 3. 海拔高度不超過2000米 4. 安裝位置應垂直放置，傾斜度不超過5攝氏度 5. 安裝地點在無劇烈震動和沖擊的地方 6. 在裝有漏電保護元件的產品中 二 1. 本產品主要分6 2. *大總輸入電流為20 3. *大分路輸出電流為6、10 4. 額定絕緣電壓500V。 5. 額定短時耐受電流3KA 6. 額定漏電動作電流 7. 額定漏電不動作電流為漏電動作電流的50% 8. 額定漏電時間不超過0.1秒 |
