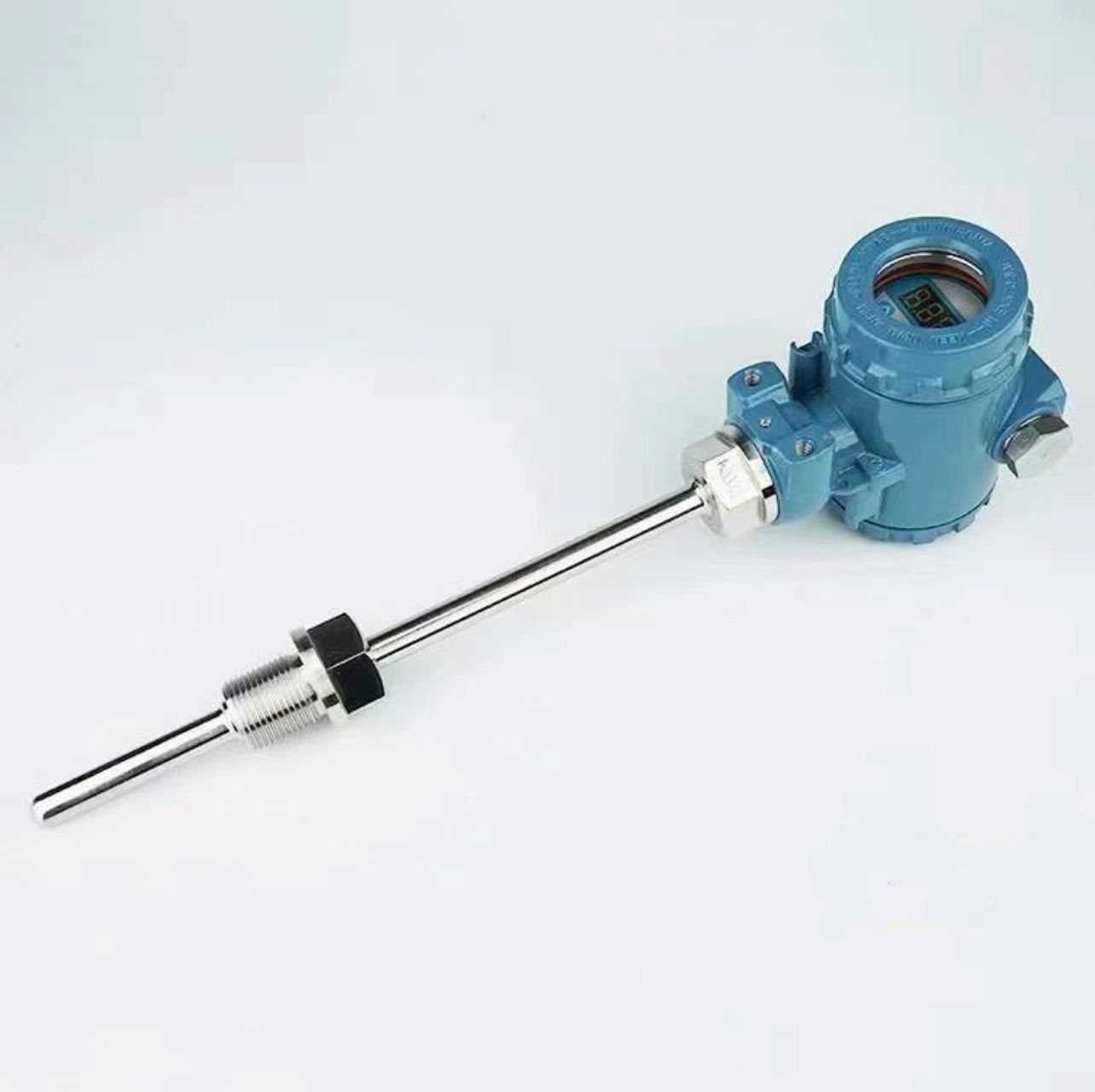

商品名稱：一體化防爆熱電阻
添加時間：2023-04-19 08:35:14
電話：13955097078
郵箱：ahytcable@163.com

介紹：

產品說明:
◆特點

二線制輸出4-20mA，抗干擾能力強

；節省補償導線及安裝溫度變送器費用

；安全可靠，使用壽命長

；冷端溫度自動補償

，非線性校正電路。

◆工作原理
熱電偶（阻）在工作狀態下所測得的熱電勢（電阻）的變化

，經過溫度變送器的電橋產生不平衡信號

，經放大后轉換成為4-20mA電信號給工作儀表

，工作儀表便顯示所對應的溫度值

。
隔爆熱電偶（阻）利用間隙隔爆原理，當腔內發生爆炸時

，能通過接合面間隙熄火和冷卻

，使爆炸后的火焰和溫度傳不到腔外

，從而進行測溫。熱電偶（阻）產生的熱電勢（電阻值）經過溫度變送器的電橋產生不平衡信號

，經放大后轉換成為4-20mA的直流電信號給工人儀表

，工作儀表顯示出所對應的溫度值。
◆主要技術參數
產品執行標準
IEC584
IEC751
IEC1515
JB/T5518-91
JB/T7391-94
◆測量范圍及允差
1）熱電阻測溫范圍及允差

型號

分度號

測溫范圍℃

精度等級

允許偏差

WZPB

Pt100

-200-+500

A級 B級

±(0.15+0.002ItI)

±(0.30+0.005 ItI)

WZCB

Cu50 Cu100

-50-+100

±(0.30+0.005 ItI)

2）熱電偶測溫范圍及允差

型號	分度號	允差等級
		I		II
		允差值	測溫范圍℃	允差值	測溫范圍
WRNB	K	±1.5℃	-40-375	±2.5℃	-40-333
WRNB	K	±0.004 ItI	375-1000	0.0075 ItI	333-1200
WRMB	N	±1.5℃	-40-375	±2.5℃	-40-333
WRMB	N	±0.004 ItI	375-1000	0.0075 ItI	333-1200
WREB	E	±1.5℃	-40-375	±1.5℃	-40-333
WREB	E	±0.004 ItI	375-800	0.004 ItI	333-900
WRFB	J	±1.5℃	-40-375	±1.5℃	-40-333
WRFB	J	±0.004 ItI	375-750	0.004 ItI	333-750
WRCB	T	±1.5℃	-40-125	±1℃	-40-133
WRCB	T	±0.004 ItI	125-350	0.0075 ItI	133-1000

輸出信號： 4-20 mA

，負載電阻250

，傳輸導線電阻 100

輸出方法： 二線制
精度等級：
溫度變送器精度等級：0.1 0.2 0.5
顯示器精度等級：模擬指示式2.5級;數字顯示式0.5級.
供電電源：24V.DC±10℅
防護等級：IP65
防爆等級：
隔爆型：dⅡBT4 dⅡCT5 dⅡCT6
本質安全型：iaⅡCT6
絕緣電阻：儀表輸出接線端子與外殼之間的絕緣電阻應不小于50.
熱響應時間：
當溫度出現階躍變化時，儀表的電流輸出信號變化至相當于該階躍變化的50%所需的時間

，通常以t0.5表示當溫度變送器的階躍響應穩定時間不超過熱電偶(阻)熱響應穩定時間t0.5的五分之一時

，則用熱電偶(阻)熱響應時間作為儀表的熱響應時間；當溫度變送器的階躍熱響應穩定時間不超過熱電偶(阻)熱響應穩定時間t0.5的二分之一時

，則用溫度變送器熱響應時間作為儀表的熱響應時間

；
基本誤差：
儀表的基本誤差應不超過熱電偶(阻)和溫度變送器基本誤差的合成誤差
