產品詳細說明
一般壓力表適用于測量無爆炸危險,不結晶,不凝固及對銅合金不起腐蝕作用的液體、蒸汽和氣體等介質的壓力。
主要技術指標
型號 | Y-40 | Y-60 | Y-100 | Y-150 | Y-250 |
公稱直徑mm | φ40 | φ60 | φ100 | φ150 | φ250 |
準確度等級 | 2.5 | 1.6 | |||
測量范圍 | 0~0.1;0.16;0.25;0.4;0.6;1;1.6;2.5;4;6 | ||||
0~10;16;25 | 0~10;16;25;40;60;100 | ||||
-0.1~0.06;0.15;0.3;0.5;0.9;1.5;2.4 |
使用環境條件:-40~70℃,相對溫度不得大于85%
溫度影響:不大于0.4%/10℃(使用溫度偏離20±5℃)

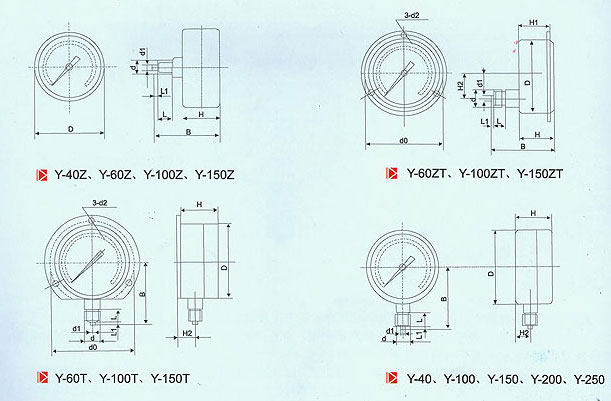

結構原理 外型尺寸 主要技術指標 41
儀表的測量系統由接頭與彈簧管組成型號 D d d1 L d0 B H d2 H1 H2 L1 Y40 Φ40 M10×1 Φ2.5 10 38 24 8.5 2 Y40Z 40 24 0 Y60 Φ60 M14×1.5或M10×1 Φ5 14 56 30 12 Y60Z 58 30 0 Y60T 72 56 30 Φ4.5 13 Y60ZT 53 30 Φ4.5 24 0 Y100 Φ100 M20×1.5 Φ6 20 90 44 18 Y100Z 85 44 30 Y100T 118 90 45 Φ5.5 18 Y100ZT 85 44 Φ5.5 39 30 Y150 Φ150 115 48 18 Y150Z 92 47 30 Y150T 165 115 48 Φ5.5 18 Y150ZT 92 47 Φ5.5 30 Y200 Φ200 146 50 18 Y250 Φ250 167 50 18
